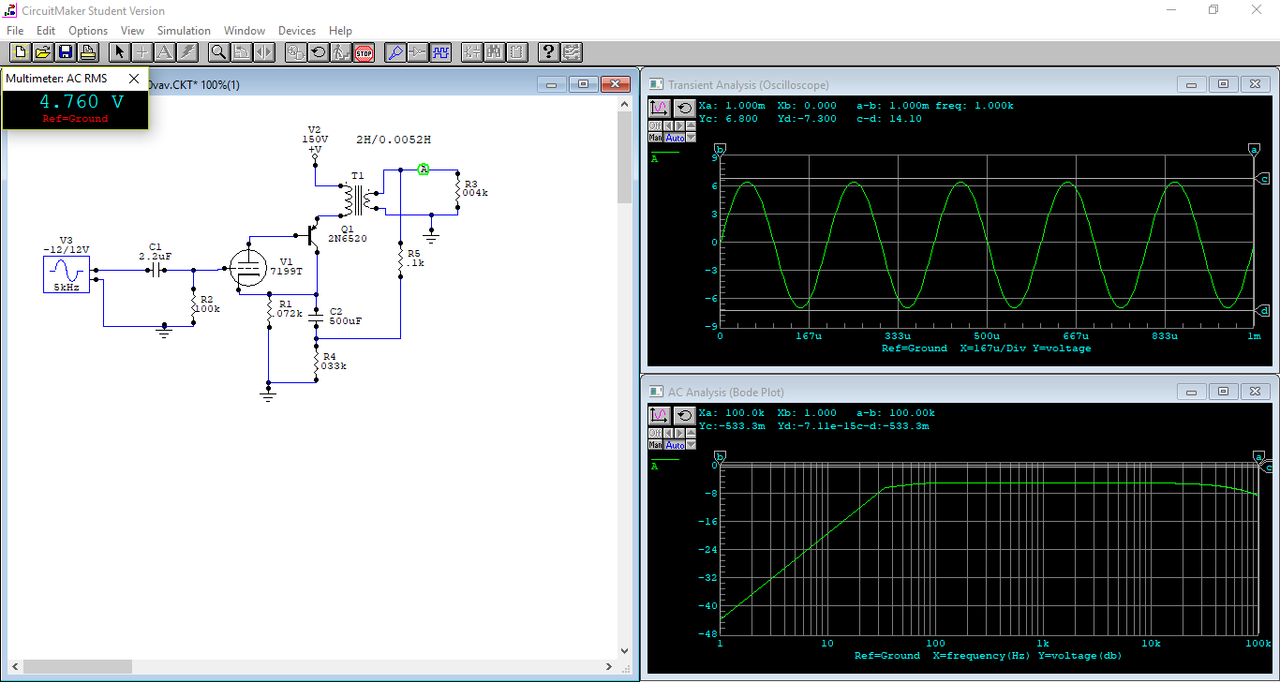

Ecco una simulazione
Immagine
fatta con quanto era nella libreria del simulatore. Il transistor PNP non è adatto per sopportare la potenza da dissipare di un 10W, ma il simulatore non se ne accorge!
La potenza resa è invece sui 6W sui 4ohm del carico come potete vedere ..non male!

La reazione per il guadagno in tensione limita vicino alle 12 volte ..la corrente invece viene stabilizzata, dalla resistenza di catodo, perché polarizzato
(di ritorno dal transistor) in prossimità della interdizione ..Secondo me il gioco vale la candela! soltanto per gli espertissimi delle alte tensioni!
E c' è tanto ancora da sperimentare! Semmai aggiungerò uno schema anche per componenti a bassa tensione per i meno spericolati :)
